Многоугольники и прочие стандартные формы

Инструмент Polygon, как ему и положено, рисует многоугольники и звезды самых разнообразных типов.
Если на панели настроек нажата такая кнопка: то рисуется многоугольник, а если такая: то звездочка. А рядом будет список, в котором можно поменять число углов.

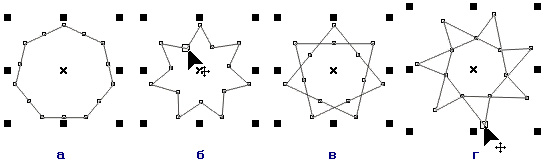

Рис. 2.13. Многоугольники (а, 6) и звездочки (в, г)

На рис. 2.13 вы видите, что у многоугольников (a, б) и звездочек (в, г) вес те же восемь черных узелков, задающих размеры, и множество белых, отвечающих за форму. На рисунках б и г показано, что происходит, если за один из белых узелков потянуть. Причем тянуть узелок разрешается не только вверх-вниз, но и поворачивать, как на рисунке г, отчего будут получаться самые причудливые фигуры. Например, такие, как на рисунке 2.14.

Рис. 2.14. Шестеренка, сделанная из двух звездочек

Звездочка в отличие от многоугольника внутри пустая, у нее «заполнены» только лучи. Поэтому, желая выделить звездочку при помощи обычной стрелки (Pick), вы должны непременно попасть в один из ее лучей. Щелкнув даже в самом ее центре, вы ничего не выделите.

Инструмент Spiral растягивает незамкнутую кривую в форме спирали. Поскольку она незамкнута, то залить ее цветом не удастся - только задать цвет и толщину линии'.

Рис. 2.15. Спираль равномерная и логарифмическая

На панели настроек можете заказать число витков спирали, а также ее тип - равномерная (Symmetrical Spiral - на рисунке 2.15, слева) или логарифмическая (Logarithmic Spiral - справа). Но сделать это надо до того, как вы ее построили: в отличие от всех рассмотренных выше инструментов, спираль после вычерчивания уже не слушается своей настроечной панели. Трехвитковую в тридцативитковую уже не переделать.
Да и вообще, спираль трудно признать стандартной фигурой. Про нее в информационной панели пишется Curves on Layer 1 (кривая на первом слое), как про любую произвольного вида кривулю. И узелки у нее сразу позволяется тянуть во все стороны, превращая спираль уже в полное черт знает что.
Инструментом Grapher Paper вы можете растянуть на странице линован-ную таблицу, число строк и столбцов которой задается в панели настроек. Она может использоваться не только как таблица, но и как сетка для построения каких-нибудь диаграмм (если выбрать много строк и столбцов, а рамку растянуть небольшую).
На самом деле, тут рисуется составная фигура, состоящая из заданного количества сгруппированных прямоугольников - в информационной строке о ней будет сказано что-то вроде Group of 12 Objects on Layer 1 (группа из 12 объектов на первом слое). Подробнее о том, как и зачем группируют объекты, мы с вами поговорим ниже, в главе «Группировка объектов».
Следующая группа инструментов предназначена для рисования автофигур (см. рис. 2.16). Каждый из этих инструментов располагает своим набором стандартных форм, которые выбираются в выпадающем списке на панели настроек.

Рис. 2.16. Авто-фигурв в виде кольца

На самом деле, CorelDRAW умеет заливать незамкнутые линии. Просто по умолчанию эта настройка отключена (видимо, в Канаде это делать не принято). В параметрах программы (Tools > Options) на странице Document General есть квадратик Fill Open Curves (заливать открытые кривые), который и надо пометить, если вы хотите злостно нарушить обычаи мирных канадцев.
Информационная панель называет такие фигуры Perfect Shape (совершенная форма), появились они только в десятой версии программы.
У автофигур либо вовсе нет узелков, управляющих формой (тогда их можно только растягивать, сжимать или поворачивать), либо таких узелков очень фигуры мало - не более трех, а чаще вообще один. Все узелки тут окрашенные - красные, желтые, синие, - так что, если не дальтоник, сразу поймете, за что тащить.
Кроме толщины линии на панели настроек автофигуры можно задать и стиль ее - сделать штриховой, пунктирной, точечной и т. п. У всех фигур, о которых мы говорили в предыдущих главах, стиль линии тоже можно менять, но эта настройка не вынесена на настроечную панель, спрятана поглубже -приходится доставать ее из диалогового окна свойств обводки Outline Pen (см. рис. 2.28).

Инструмент Basic Shapes (основные формы) позволяет рисовать трапеции, параллелограммы, цилиндры, рамочки, крестики, смайлики и т. п. Некоторые из фигур не имеют управляющих узелков, некоторые имеют всего один - красного цвета, как кольцо, показанное на рис. 2.17. Перетаскивая этот красный узел, можно менять толщину кольца, превращать улыбающийся смайлик в огорченный, а параллелограмм в прямоугольник.
Arrow Shapes (стрелки). В зависимости от сложностисвоей формы стрелки имеют от одного до трех цветных кольца узелков, каждый из которых управляет ее длиной, шириной, а может быть, и наклоном наконечника.

Flowchart Shapes (блок-схемы). Тут рисуются элементы блок-схем, в основном неуправляемые.
Star Shapes (звезды). Рисуются звездочки с разным числом лучей и всего с одним управляющим узелком, который меняет у звездочек «стреловидность». Но есть среди звезд и довольно странные объекты, вовсе на звезды не похожие, управляемые двумя узлами или вовсе без управления. Наверное, НЛО в беспилотном режиме.
Callout Shapes (выноски) - выносные линии и такие облачка, какие обычно вылетают изо рта героев комиксов, когда им хочется что-то сказать.
